Heizung und Lüftung. Gemeinsam im Blick.

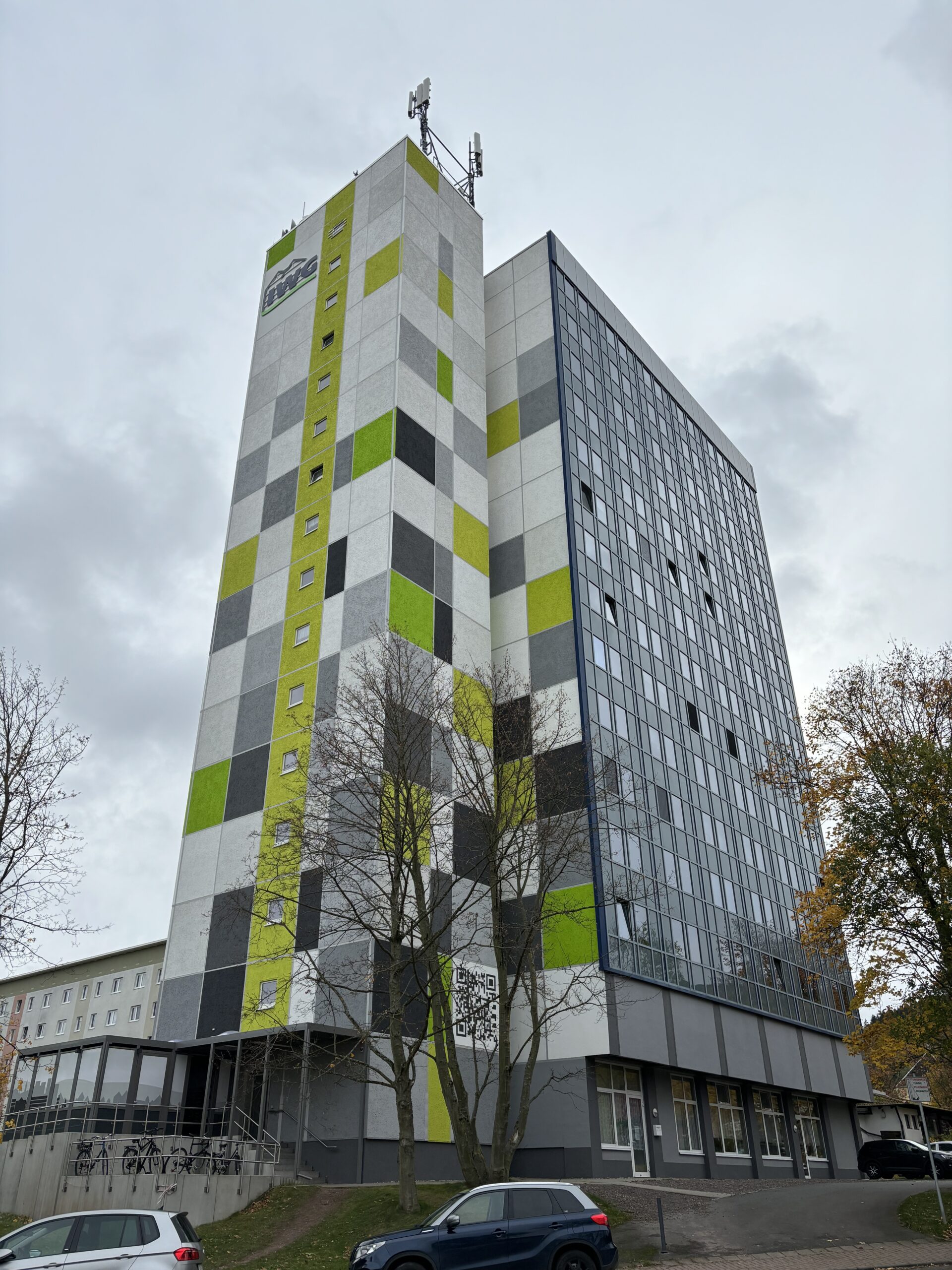

Für die Ilmenauer Wohnungs- und Gebäudegesellschaft mbH haben wir die technische Gebäudeausrüstung am Standort Am Stollen 1 vernetzt. Bestehende Heizungs- und Lüftungsregelungen, Wärmemengenzähler und zusätzliche Temperaturfühler liefern ihre Daten an Loxone. Anlagenbilder, einstellbare Lüftungszeitprogramme und das Monitoring mit cunnect.metrics verbinden die tägliche Bedienung mit einer langfristigen Auswertung der Betriebsdaten.
Die Aufgabe
Heizung, Lüftung und Wärmemessung sollten sich gemeinsam aus der Ferne überwachen lassen. Die vorhandenen Regler bleiben dabei Bestandteil der Anlage. Ihre Messwerte und Zustände müssen über unterschiedliche Schnittstellen in einer einheitlichen Bedienoberfläche zusammenlaufen.
Neben aktuellen Anlagenbildern braucht es nachvollziehbare Temperatur- und Energieverläufe. So lassen sich Zusammenhänge zwischen Wärmeerzeugung, Pufferspeichern und Lüftungsbetrieb erkennen.
Für den laufenden Betrieb sollten außerdem die Lüftungsabsenkung per Zeitprogramm bedienbar und relevante Störungen automatisch erkennbar sein. Die Aufgabe verbindet damit die Einbindung bestehender Technik, eine zentrale Visualisierung und die kontinuierliche Auswertung der Betriebsdaten.
Technische Umsetzung
TREND-Regler werden über BACnet ausgelesen. Ein MBS-Gateway setzt die Daten auf Modbus zur Einbindung in Loxone um. Zwei Swegon-GOLD-Lüftungsgeräte liefern ihre Werte über Modbus TCP. Drei Wärmemengenzähler mit M-Bus-Modulen und zusätzliche Fühler an zwei Pufferspeichern ergänzen die Messdatenerfassung.
Loxone stellt Anlagenbilder und Messwerte bereit und übernimmt zwei Zeitprogramme für die Lüftungsabsenkung. Die Reflex-Entgasungsanlage ist über einen potenzialfreien Störmeldekontakt eingebunden. Lüftungsalarme, Entgasungsstörungen und eine zeitlich gefilterte Vor-/Rücklauf-Plausibilitätsprüfung lösen Benachrichtigungen aus.
cunnect.metrics speichert relevante Daten in InfluxDB. Grafana-Dashboards zeigen Zeitverläufe und überlagerte Diagramme. Der Zugriff erfolgt auch über „Monitoring & Statistik“ in der Loxone-App.
